Contactores y relés

El elemento que principalmente se usa para accionar motores es el contactor, además de que permite automatizar a nivel industrial estas máquinas según sea las necesidades de la aplicación...

EL CONTACTOR

En sí es un mecanismo cuya misión es la de cerrar unos contactos, para permitir el paso de la corriente a través de ellos. Esto ocurre cuando la bobina del contactor recibe corriente eléctrica, comportándose como electroimán y atrayendo dichos contactos.

Físicamente en todo contactor se pueden identificar lo siguiente:
Fabricante: es recomendable el uso de catálogos de los fabricantes a la hora de realizar un pedido de un contactor, ya que la forma en que se especifican sus características puede variar.

Bobina: todo contactor se encuentra conformado por una parte fija y una móvil, de manera que al energizarse la parte fija se genere un campo magnético que provocará que la parte móvil (contactos) pasen de un estado abierto a uno cerrado. La bobina se reconoce por las letras A1 y A2. Nota: En la imagen anexada no se logra ver A1 y A2 ya que el contactor es tan grande que tapa las identificaciones que estan atrás.

Contactos principales: tienen la finalidad de abrir o cerrar el circuito de fuerza o potencia, vienen representado por los números 1-2, 3-4, 5-6, es decir que si el contactor esta accionado debería de tener continuidad los puntos 1 con 2, e igualmente el resto; de lo contrario los contactos estan malos y el mecanismo no sirve.

Contactor  con simbología en norma Europea para planos.

Contactos auxiliares: antes de hablar sobre estos tengo que mencionar que no todos los contactores poseen auxiliares, puede darse el caso de que simplemente posean contactos principales, por ende a la hora de solicitar uno deben tomar esa previsión. Estos se emplean en el circuito de mando o control <<soportan menor intensidad de corriente y su cableado puede realizarse con un calibre # 16 AWG, a diferencia del calibre de los contactos principales que dependerán de la carga conectada>> de estos existen 2 tipos los normalmente abiertos NO (Normally Open), y los normalmente cerrados NC (Normally Close).
Las cifras de estos vienen designadas por 2, la primera cifra indica el orden, y la segunda cifra indica la función que en este caso si es NO sería 3-4, Ejemplo: si tengo un contactor con 3 con tres juegos de auxiliares abiertos, entonces su denotación será 13-14, 23-24, 33-34.
El otro caso es que los contactos auxiliares sean NC, y su denotación es muy similar a la anterior. la primera cifra indica el orden, y la segunda cifra indica la función que en este caso si es NC sería 1-2. Es decir que si tengo un contactor de 2 juegos de contactos NC, se denotan de la siguiente forma, 11-12, 21-22.

SELECCIÓN DEL CONTACTOR

Hay 3 aspectos importantes a la hora de seleccionar cualquier contactor que son:

1. La tensión de alimentación de la bobina(A1-A2) que es la que va aplicarse al contactor para que conmute sus contactos, dependiendo de las necesidades y los fabricantes pueden variar las tensiones de este >>en magnitud y tipo<<, las mas habituales son 12VDC, 24VDC, 120VAC, 220VAC.
2. Corriente que consume la carga de forma continua, también llamada corriente de servicio.
3. La categoría de servicio, que no es mas que las condiciones de trabajo del contactor, es decir, el número de maniobras por horas, cortes en vacío, temperatura ambiente, etc... Esta categoría se indica en la carcasa del dispositivo y viene especificado como sigue:

• AC1 (condiciones de servicio ligeras): para el control de cargas no inductivas, como lámparas de incandescencia, calefacciones, etc.
• AC2 (condiciones de servicio normales): Indicados para usos en corriente alterna y para el arranque e inversión de marcha de motores de anillos.
• AC3 (condiciones de servicio difíciles): indicados para arranques largos o a plena carga de motores asíncronos de jaula de ardilla (compresores, ventiladores, aires acondicionadores, etc) y frenados por contracorriente.
• AC4 (condiciones de servicio extremo): indicados para el control de motores asíncronos correspondiente a motores de grúas, ascensores, etc., y maniobras por impulso, frenado por contracorriente e inversión de marcha.

Nota: para el contactor de la figura se puede apreciar que es un NC1-4011, donde NC1 indica que es de la compañia Chint, y que el dispositivo es de categoría AC3-AC4, mientras que el 40 es la corriente de trabajo, y la cifra 11 indica que posee 3 contactos principales + 1 contacto NO + 1 contacto NC. http://www.chint.co.uk/upload/product44.pdf

RELÉ DE SOBRE CARGA TÉRMICO

Es un mecanismo que sirve como elemento de protección principalmente usados en motores. Funcionan aprovechando la deformación de unos bimetales a través de los cuales circula la corriente. Su objetivo en sí consiste en desconectar el circuito de alimentación de la carga cuando la intensidad de corriente consumida supera durante un determinado tiempo a la corriente permitida por este.
Estos se acoplan al contactor pareciendo una solo unidad, al igual que el primero poseen una serie de características físicas que describiremos a continuación:

Relé acoplado a contactor.

Reset (botón azul): En el caso de que haya un sobrecalentamiento y el relé se dispara, este botón permite colocar el dispositivo bajo sus condiciones iniciales para reanudar el funcionamiento de la máquina.
Stop (botón rojo): Permite detener el funcionamiento del equipo interrumpiendo el paso de corriente, esto se hace a manera de prueba, también se le llama Test button.
Tornillo de ajuste (7-10 Ampere): Indica el nivel de disparo bajo el cual va operar el elemento. Es importante realizar esta acotación a la hora de realizar el pedido de relé.
Visor de estado (visor negro): A través de este pequeño visor se puede observar el estado del dispositivo, es decir, si efectivamente esta disparado (muestra un colo naranjado) o no.
Contacto Auxiliar NO (97-98): Posee un juego de contactos NO que normalmente se conectan a una luz piloto roja, para indicar en un tablero al operador que se disparo el térmico.
Contacto Auxiliar NC (95-96): Juego de contactos NC que es usado a nivel de control eléctrico para interrumpir el paso de corriente de la bobina del contactor, para así sacar de servicio la máquina.
Nota: En la imagen puede apreciarse además la simbología usada según las normas europeas.

RELÉS DE CONTROL

Estos dispositivos permiten el gobierno de potencias muy superiores a las propias del mismo, ya que al igual que el contactor su principio de funcionamiento consiste en abrir y cerrar contactos, cuando este se energiza por su bobina. Su uso se ha extendido ampliamente a nivel industrial por las siguientes razones:

• No requiere mantenimiento.
• Brinda un aislamiento galvánico (sin contacto eléctrico) entre la entrada (circuito de mando) y la salida (circuito de maniobra).
• Tiene un costo relativamente bajo.

Los mas usados vienen en presentaciones de 8 pines y 11 pines, su instalación debe realizarse en una base cuadrada para su posterior conexionado al tablero de control, por lo general cada pin viene identificado, sin embargo, en el caso de que no lo estén a través de este diagrama y un tester es posible idetificar cada pin.

Esquema de relé de 8 y 11 pines.

Nota: debe de tenerse en cuenta el nivel de tensión que alimentará la bobina del relé.

RELÉS DE TEMPORIZACIÓN

A nivel de control eléctrico a veces es necesario hacer uso de tiempos de espera, como es el caso de los arrancadores delta - estrella. Los dispositivos encargados de realizar esta función son los relés de temporizado a la desconexión y conexión, los cuales tienen una perilla que permiten regular el tiempo de actuación, e igualmente dependiendo del modelo pueden haberlo de 8 pines con su respectiva base para la conexión a esquemas de control, por lo que la estructura física puede ser muy similar a la de un relé de control.

Temporizado a la conexión: bajo esta condición al excitarse la bobina del relé se espera un tiempo para que los contactos de este conmuten, y una vez que se desenergiza la bobina los contactos vuelven a su estado original.
Temporizado a la desconexión: en este caso al excitarse la bobina del relé los contactos del mismo conmutan inmediatamente, y cuando se desenergiza el relé los contactos vuelven a su estado original pasado un determinado tiempo.

Leyendo la placa característica II

Continuaremos con la lectura correcta de los parámetros que integran la placa característica de un motor eléctrico...

VOLTAJE NOMINAL

Es el nivel de tensión para el cual fue diseñado la máquina eléctrica para sus óptimas condiciones de trabajo. Para motores monofásicos es habitual encontrar voltajes nominales como 115/220 V, mientras que para motores trifásicos pueden existir distintos niveles, los mas comunes son 208/440 V.
Nota: Se recomienda que el nivel de tensión a ser aplicado sea de ±5%.

Por ejemplo si la placa característica indica que el voltaje nominal es de 120 V, entonces los niveles de tensiones recomendables para aplicarse al motor son:
Entre 120-(5*120)/100 V y 120+(5*120)/100 V

Sistema trifásico desbalanceado.

         120-6 V y 120+6 V
         114 V y 126 V
Fuera del rango de estos valores no es recomendable

Otra consideración importante es el desbalance de tensiones que pueda haber entre fases de un motor trifásico, ya que esto puede ocasionar incrementos peligrosos en las temperaturas del motor ocasionando el degradamiento del aislante de los devanados. Existe una manera de realizar el cálculo de ese incremento de temperatura el cual se explicara a través de un ejemplo. Supongase que se tiene un sistema que alimenta un motor trifásico tal como el de la figura, si se desea conocer el incremento de temperatura se procede de la siguiente forma:

1. Se calcula la tensión promedio. (248 V + 230 V + 236 V)/3 = 714/3 V = 238 V
2. Se resta la tensión promedio del valor mayor de desbalance. 248 V - 238 V = 10 V
3. Se calcula el porcentaje de tensión que equivale el valor anterior, con respecto a la tensión promedio. 10*100/238 V = 4.2 %
4. Se encuentra el incremento de temperatura en el devanado a través de la siguiente formula "2*(%)²". 2*4.2 ² = 35.28 %
5. Finalmente se agrega el porcentaje adicional de temperatura con el que va trabajar. Cuando calculamos la temperatura de trabajo en el apartado anterior de leyendo la placa característica se obtuvo un valor de 100 °C, si se toma en cuenta ahora este factor, el nuevo valor de temperatura de trabajo sería 100 °C*135.28% = 135.28 °C

CORRIENTE NOMINAL

Viene dado por el fabricante y aparece en la placa característica del motor. En la siguiente gráfica se muestran los valores de corrientes normalmente manejados a nivel industrial y que son de interés para los motores eléctricos.
Nota: Existen métodos a través de los cuales poder calcular este parámetro.

CORRIENTE DE ARRANQUE

Normalmente se especifica en las placas características, y es la corriente que absorbe inicialmente el motor al iniciar la marcha, esta puede llegar a tener el un valor n veces mayor que la corriente nominal. De este valor depende el ajuste de las protecciones principales del motor de lo contrario podría dispararse accidentalmente. El cálculo técnico de este es Iarranque = Inominal * 6, pero si se quiere ser mas estricto con este valor se puede optar por aplicar una ecuación mas precisa:
Iarranque = (Hp * LC *1000) / (√3 * V). De esta ecuación se desprende otro parámetro que suele presentarse en las placas características que veremos a continuación.

LETRA CÓDIGO

Este parámetro es un dato del fabricante, para poder realizar un cálculo estimado de la corriente de arranque mínima y máximo que se presenta en el motor al iniciar la marcha. Su valor se encuentra tabulado de la siguiente forma.

LETRA          VALOR (KVA/Hp)                         LETRA           VALOR (KVA/Hp)
    A                      0               3.14                                L               9.00                9.99
    B                 3.15               3.54                                M              10.0               11.19
    C                 3.55              3.99                                 N              11.20             12.49
    D                 4.00              4.49                                 P              12.50             13.99
    E                 4.50               4.99                                R             14.00               15.99
    F                 5.00               5.59                                S             16.00               17.99
    G                 5.60               6.29                                T             18.00              19.99
    H                 6.30               7.09                                U              20.00              22.39
    J                  7.10               7.99                                V             22.40                   -
    K                 8.00               8.99

CORRIENTE DE SOBRECARGA

Los fabricantes de motores los diseñan, de forma que permitan soportar sobrecargas por un determinado tiempo. A pesar de que este parámetro no se indica en las placas características es interesante, ya que se deriva del valor del Service Factor visto en el otro apartado, se calcula como sigue. Isobrecarga = SF * Inominal.

FRECUENCIA

Establece la frecuencia eléctrica normal establecida por la NEMA, y su unidad es el hercio (Hz). En America corresponde a 60 Hz, en cambio en Europa es de 50 Hz. a través de la frecuencia y el número de polos del motor es posible calcular la velocidad nominal. Velocidad (rpm) = (frecuencia * 120) / (# polos)

FRAME

Es una cifra establecida por la norma NEMA para estandarizar las dimensiones físicas de los motores en general sin importar el tipo de fabricante, es decir, el diámetro del eje, distribución de los tornillos en la base, diposición de montaje, etc.
Por ejemplo supongamos que queremos tomar algunas características físicas de un motor que se desea sustituir por otro cuyo Frame es 143T, entonces nos apoyamos en un catálogo que contenga estas especificaciones. Por cierto, estas vienen dadas en pulgadas:
D: Altura del eje. Este valor puede calcularse como (primeros 2 dígitos del Frame) / 4
E: Distancia del centro del eje al hueco del anclaje lateral.
2F: Distancia entre los huecos laterales de anclaje.
H: Diametro de los hoyos de los anclajes.
U: Diametro del eje (Shaft).
BA: Distancia de la tapa al eje central
V: Largo del eje útil.

Key (cuña): Hay 3 valores los cuales son profundidad (Width),
                   espesor (Thickness) y lengh (Largo)
C: Sería el largo total del motor.
Otra particularidad es la letra S que pueden encontrar en algunos Frames por ejemplo 286T y 286TS, la diferencia radica en el eje (shaft), por ende la letra S del inglés Short (corto), indica que el eje útil sera más pequeño y en consecuencia también lo seran los valores asociados a este (U, V, Key).

EFICIENCIA

Es evidente que en todo proceso de conversión de energía siempre existan pérdidas, para el caso de los motores eléctricos estas vienen representadas por pérdidas mecánicas (roce de las rolineras, resistencia de la carga acoplada al eje), y eléctricas, de ahí surge el concepto de eficiencia como la potencia útil que realmente se esta entregando al sistema. Se representa normalmente como un porcentaje de la potencia absorbida.

FACTOR DE POTENCIA

Es la relación exitente entre la potencia en Watts y Vars que absorbe la máquina eléctrica, y esta influye directamente en la potencia eléctrica del motor.

POTENCIA NOMINAL

Este parámetro generalmente viene expresado en cv, hp ó Watts (potencia útil en el eje), para establecer la conversión entre estos se aplica la siguiente relación:

1 hp (Horse Power)       --> 746 Watts
1 cv (Caballo de Vapor) --> 736 Watts
1 kW                              --> 1000 Watts

A manera de ejemplo supongase que se quiere calcular la potencia en hp para un motor trifásico, conectado en 230 V, con una corriente nominal de 64 A, un service factor de 1,15, una eficiencia del 87%, factor de potencia de 0,87 at, letra código F. Determinar además el relé térmico a instalar, corriente de arranque.

Potencia en hp
P = √3 * V * I * Eff * Fp   (para motores trifásicos)
P = √3 * 230 * 64 * 0,87 * 0,87 = 19274,9 Watts
743        Watts ------ 1 hp
19274,9 Watts ------  x
x = 25,9 hp

Ajuste del relé térmico
Iol = I * SF = 64 * 1,15 = 73,6 A

Corriente de arranque
método 1
Iarranq = I * 6 = 64 * 6 = 384A

método 2
Iarranq = (25,9 * 5,59*1000) / (√3 * 230) = 363,43 A

Introducción al Mantenimiento I

Cualquier máquina eléctrica se encuentra ligada a un determinado mantenimiento que vendrá dado por su criticidad en el proceso, o mejor dicho el impacto a nivel operacional que cause dicha máquina, en los distintos niveles organizativos de la empresa, que pueden ser, productivos, administrativos, etc.

Fundamentos Básicos del Mantenimiento. Sandra L. y Sony Z. (2011)

El proceso evolutivo del matenimiento ha seguido una serie de etapas metodolólogicas que se han caracterizado por una metodología específica para cada una de ellas, de esta manera se puede encontrar a lo largo del tiempo 3 etapas por las cuales ha atravesado el mantenimiento, las cuales son:

FILOSOFIAS DEL MANTENIMIENTO

MPT (Mantenimiento Productivo Total)

Tiene sus origenes en el Japón, por Seiichi Nakajima, esta filosofía industrial combina los conceptos de calidad total en las técnicas de mantenimiento y a su vez involucra activamente a todo el personal de la empresa. Busca incrementar la productividad y las ganancias del negocio. Entre otros de sus objetivos se tienen:

• Compromiso total por parte de los altos mandos de las empresa.
• El personal debe tener la suficiente delegación de autoridad para implementar los cambios que se requieran.
• Su implementación puede tomar incluso años.
• Se debe crear un cambio en la mentalidad de las personas para hacerles entender sus responsabilidades.

Algo importante de esto es que el operador debe tomar parte activa en el proceso, es decir, romper con el paradigma de "yo nada mas opera la máquina". Los chequeos diarios, lubricación, así como reparaciones simples se convierten en parte del operador, y cuando se han necesarias reparaciones de mayor envergadura el departamento de mantenimiento se involucra.

MCC (Mantenimiento Centrado en Confiabilidad)

Data desde 1974 y fue desarrollado por la industria de Aviación de los Estados Unidos, considera que la función desempeñada por una máquina es lo que interesa desde el punto de vista productivo. Esto implica que no se debe buscar los equipos como si fueran nuevos, sino mantenerlos en condiciones suficientes para que estos realicen bien su función. Este tipo de mantenimiento se recomienda ser aplicado para:

• Equipos o sistemas críticos para la producción o seguridad y ambiente.
• Equipos o sistemas con altos costos de mantenimiento.
• Sino existe confianza en el mantenimiento que se esta aplicando.
• Equipos dinámicos (motores) que presentan una alta tasa de fallas, pero un bajo nivel de consecuencia.

Esta filosofía de mantenimiento asegura que se emprendan las acciones correctas de mantenimiento preventivo o predictivo, y elimina aquellas tareas que no producen ningún impacto en la frecuencia de fallas. El resultado de cada estudio del MCC del sistema de una máquina, es una lista de mantenimiento, programas y responsabilidades. Estas a su vez, dan por resultado una mejor disponibilidad, confiabilidad, eficacia, y rendimiento operativo.

MCM (Mantenimiento de Clase Mundial)

Es una nueva filosofía que pretende llenar el vacío del MPT y el del MCC. Los procesos entonces se abocan a la búsqueda de datos que les permita llegar lo más rápido posible a la implantación de esta nueva filosofía y encontrar soluciones a los problemas de mantenimiento. Entre sus características principales se mencionan algunas:

• Hace énfasis en la obtención de los objetivos estrátegicos de los negocios a través del trabajo en equipo.
• Da importancia al desarrollo de las competencias de las personas para el desempeño de los procesos.
• Promueve el trabajo en un ambiente de mejoramiento continuo.
• Promueve la relación continua mantenedor - operador.
• Fomenta la eficacia y eficiencia de los procesos a través de una planificación organizada y disciplinada.
• El mantenimiento debe ser visto como una organización con visión de negocio que sastiface a sus clientes y agrega valor a la empresa

DEFINICIONES

Es necesario describir una serie de conceptos que van permitir un mejor entendimiento de las acciones de mantenimiento que normalmente se ejecutan.

MANTENIMIENTO RUTINARIO

Es aquel ejecutado por los operarios de las maquinarias, es decir tiene un basamento en la relación mantenedor - operador tal como se hablo en el MPT, realizandose actividades como lubricación, limpieza en general, ajustes de piezas, calibración y protección. Este mantenimiento se realiza con frecuencias cortas de ejecución desde diario hasta semanal. Su duración es menor de 30 minutos de la jornada diaria de trabajo.

MANTENIMIENTO PROGRAMADO

Este mantenimiento es el ejecutado por el departamento de mantenimiento, es decir, se requiere mano de obra calificada para poder ejecutarlo, se caracteriza por tener actividades de inspección, chequeos, monitoreos, cambios de piezas. Este se realiza con una frecuencia de quincenal en adelante, tales como: quincenal, mensual, trimestral, semestral, anual, bianual.

MANTENIMIENTO POR AVERÍA

La tendencia tradicional e innovadora también lo denominan correctivo, es ejecutado por el departamento de mantenimiento para lograr  el funcionamiento a corto plazo de los sistemas. Este tipo de mantenimiento no se programa en el tiempo debido ya que afecta negativamente la producción.

MANTENIMIENTO PREVENTIVO

Emplea el análisis estadístico de la data de acciones ejecutadas a los sistemas para determinar los parámetros de mantenimiento. Se basa en la determinación de parámetros básicos de mantenimiento referidos a tiempo entre fallas y tiempos de reparar, fundamentales para la determinación de la confiabilidad, la mantebilidad y disponibilidad.

MANTENIMIENTO PREDICTIVO

Es el mantenimiento planificado y programado basándose en el técnico de la condición de la máquina, antes de ocurrir una falla, sin detener el funcionamiento normal de la máquina, para determinar la expectativa de vida de los componentes y reemplazarlos en un tiempo óptimo, minimizando los costos.

ACTIVIDADES DE MANTENIMIENTO

ACTIVIDAD MECÁNICA

Son acciones de mantenimiento dirigidas la reparación y conservación de las partes mecánicas de las máquinas. Estas partes varían con respecto al sistema en sí, algunos pueden ser:

• Motores
• Rodamientos
• Poleas
• Engranajes
• Piñones

 ACTIVIDAD ELÉCTRICA

Muchos sistemas en general poseen partes eléctricas las cuales son necesarias mantenerlas para obtener un desempeño óptimo. Algunos elementos de las partes eléctricas pueden ser:

• Contactores.
• Tableros eléctricos.
• Motores.
• Reductores de velocidad.
• Fusibles.


ACTIVIDAD DE INSTRUMENTACIÓN

Son actividades donde se realizan funciones de calibración y control sobre objetos indicadores y medidores, entre algunos elementos se encuentran:

• Manómetros.
• Termocuplas.
• Presostatos.
• Termostatos.

ACTIVIDAD GENERAL

Son acciones de baja envergadura, muy sencillas de realizar en la cual no se requiere una mano de obra calificada, las actividades contenidas en esta pueden ir desde limpieza, verificación e inspección de elementos o sistemas.

Por último voy a publicar un formato en excel que permite describir los cargos de la mano de obra, basandose en sus funciones dentro del departamento de mantenimiento.
La hoja de cálculo ya posee las fórmulas hechas, solo deben cambiar las descripciones de los cargos según sus necesidades en la hoja de CARGOS y listo.

http://bit.ly/298Qgg5

http://bit.ly/298Qgg5

http://bit.ly/298Qgg5

http://bit.ly/298Qgg5

http://bit.ly/298Qgg5

Es importante conocer ciertos aspectos en general del mantenimiento a nivel industrial, así como conceptos y filosofías bajo las cuales las organizaciones se guían a la hora de conformar un departamento de mantenimiento, y las actividades o funciones que deben realizar la mano de obra perteneciente a una empresa.

Motores trifásicos de 9 puntas

Estos motores se encuentran conectados internamente en Δ o Y,  es decir, SOLO se pueden conectar en un tipo de estas conexiones, y esto es una gran diferencia con respecto al motor de 6 puntas, que como se vio anteriormente puede conectarse tanto en Δ como en Y, tomando en consideración el voltaje de alimentación correspondiente.

Los motores de inducción de jaula de ardilla son también devanados con nueve (9) terminales para conectar los devanados internos. Si es el caso de la delta se conectan seis (6) devanados internos para formar una delta cerrada, tres devanados están marcados como 1-4-9, 2-5-7 y 3-6-8, en éstos.

Un motor conectado en estrella con nueve (9) terminales, tiene tres puntas en sus devanados conectadas para formar una estrella (7-8-9). Los tres pares de puntas de los devanados restantes, son los números: 1-4, 2-5 y 3-6.

CONEXIÓN INTERNA

Para poder determinar el tipo de conexión de los motores de 9 puntas, es necesario realizar una serie de pruebas al motor que consisten básicamente en medir la continuidad de las puntas en la bornera, y dependiendo del resultado se obtendrá el tipo de conexión.


MOTOR EN Y


Las letras indicarían que puntas dan continuidad.

Si el motor se encuentra en Y internamente entonces se tiene algo similar a la figura anexa a continuación, es decir, que al realizar las pruebas de continuidad se obtendrán que 3 pares dan continuidad, y un trío da continudad. De hecho los 3 pares deben de dar un ohmniaje similar, y el trío obviamente diferente ya que hay un paralelo entre las bobinas del devanado.

MOTOR EN Δ

Las letras indicarían que puntas dan continuidad.

Los motores estan conectados internamente en Δ, cuando encontramos en sus puntas terminales 3 tríos, es decir, 3 puntas dan continuidad entre sí, tal como se aprecia en la figura anexada, estos ohmniajes deben de ser similares.

Nota: es importante determinar a través de la prueba de continuidad el número de tríos y pares para saber ante que
conexión estamos, ya que al mismo tiempo estamos realizando una prueba para saber como se encuentran los devanos internos del motor, por ejemplo: Si se llegase el caso de obtener 1 trío, 1 par, y que no hay continuidad entre las puntas restantes es posible que el devanado interno del motor este en mal estado y sea necesario una revisión mas profunda.


MOTOR DE 9 PUNTAS (IDENTIFICADAS)

Si las puntas estan plenamente identificadas ya sea en norma americana, europea o cualquiera sea, segun se vio cuando hablamos de los motores de 6 puntas, entonces ahora es necesario saber como realizar la conexión de dicho motor, este conectado en Y o Δ.
CONEXIÓN EN Y

Igualmente puede estar conectado a 2 tensiones, la diferencia esta en que estara en un caso en una sola Y, y para otro caso estara YY (doble Y), por ejemplo:

Si se tiene una placa característica que indica que la alimentación del motor es: 220/440 V, esto significa según se vio con anterioridad que la conexión en serie será para el voltaje mayor (440 V), y la conexión en paralelo será aplicada para bajo el voltaje (220 V), en otras palabras su conexión será como se indica a continuación:

220 / 440 V    YY / Y                    en ambos casos se esta indicando que para 220
220/440 V       Yll/ Y                    se conecta en YY y para 440 V se conecta en Y

CONEXIÓN EN YY PARA 220 V

Si es una conexión en bajo voltaje (220 V), esto se indica también como conexión YY, entonces debemos guiarnos de como estan los devanados internos (según nomenclatura americana):

El instalador puede hacer la conexión de línea negra

Existe otra forma de visualizar la conexión que es tomar el neutro natural formado en las 2 Y, en la imagen de la izquierda y cerrar el camino, de manera que los puntos 4,5,6 esten en común con el neutro de 7,8,9, quedando de la siguiente forma, con su respectiva conexión en la bornera.

Traigo esta conexión ya que en una oportunidad se presento el caso de un motor brasilero de la marca METALCORTE, que indicaba en su placa característica como realizar el conexionado interno, y de cierta forma causo un poco de confusión, pero se llego a la conclusión que el hecho de unir ambos neutros es perfectamente aceptable. Aca les anexo la placa del motor en cuestión, la primera particularidad que hay que observar es que la numeración de sus puntos no es en "números" como las que trabajamos habitualmente acá, sin embargo a través de la tabla que les di en las publicaciones anteriores es posible realizar una conversión de ese sistema de numeración al que ustedes deseen, mas adelante realizaré la conversión de ese esquema.

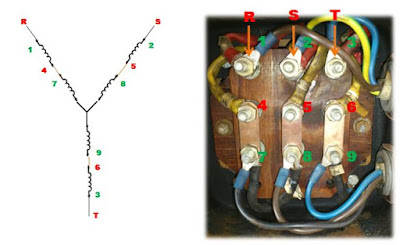

CONEXIÓN EN Y PARA 440 V (Y LARGA)

Si es una conexión en bajo voltaje (440 V), el esquema de conexión a serguir es el siguiente (según nomenclatura americana) :


Esquema de conexión y representación de la bornera del motor de 9 puntas en Y larga.

Como puede obsevarse la conexión de este tipo de motores en 440 V es mas sencilla que la anterior. Notese que en las borneras yo coloco los números, pero es porque el motor de por sí ya trae sus puntas identificadas, en el caso de que no estuvieran identificadas se tiene que hacer un proceso de identificación que se verá en publicaciones posteriores.

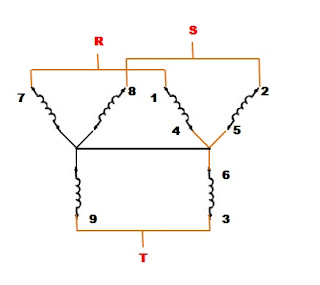

CONEXIÓN EN ΔΔ PARA 220 V

Al realizar las conexiones en la bornera del motor, el esquema entonces de las bobinas interconectadas es igual al de la figura siguiente:

Esquema de conexión del motor, con su respectiva conexión en la bornera

CONEXIÓN EN Δ (Δ LARGA) PARA 440 V

Al realizar las conexiones en la bornera del motor, el esquema entonces de las bobinas interconectadas es igual al de la figura siguiente:

Conexión y bornera del motor en 440V

Como puede observarse existen conexiones que pueden resultar mas sencillas que las otras, sin embargo sin las puntas del motor estan identificadas (motores nuevos o con registros) la tarea simplemente se reduce a conectar tal como se indica en las borneras anteriores dependiendo del voltaje...
